Los códigos de diagnóstico de fallas (DTC) son códigos de error estandarizados generados por el sistema de diagnóstico integrado (OBD) del vehículo cuando detecta un comportamiento anormal. Los códigos se almacenan en la unidad de control electrónico (ECU, Electric Control Unit) del vehículo, donde los conductores o mecánicos pueden recuperarlos mediante herramientas de diagnóstico e identificar problemas en inglés.
¿Qué son los DTC?
Los DTC se activan cuando la ECU de un vehículo detecta un problema con uno de sus sistemas, como fallos de inyección del motor, problemas de emisiones o fallas de sensores. Son una forma más rápida de que los administradores y técnicos de flotas verifiquen lo que está mal con un vehículo: se elimina la necesidad de inspeccionar los componentes manualmente.
Los DTC permiten a las flotas identificar problemas de vehículos antes de que ocurran averías, lo que permite un mantenimiento proactivo y reduce las fallas en carretera. Esto los convierte en una herramienta crítica para el tiempo de actividad, la seguridad y la eficiencia operativa.
Una vez que la ECU detecta un DTC, se comunica a través de diferentes estándares según el tipo de vehículo: OBD-II o J1939. Los vehículos livianos normalmente se comunican a través de OBD-II, mientras que los vehículos de servicio pesado utilizan J1939: un estándar más avanzado y rico en datos.
¿De dónde provienen los DTC?
Los vehículos modernos están equipados con sensores para monitorear sus sistemas clave. Los sensores envían datos continuamente a la ECU, que los evalúa según los umbrales programados por el fabricante.
Cuando la ECU detecta una lectura anormal del sensor, asigna un DTC y almacena el código en su memoria. La ECU también puede encender una luz de advertencia o mostrar un mensaje básico en el tablero de instrumentos. Sin embargo, no puede leer el DTC real al conductor. Para interpretarlo, debes conectar una herramienta de diagnóstico o un dispositivo telemático. Muchos DTC permanecen almacenados en la ECU hasta que un conductor, administrador o mecánico los elimina manualmente.
¿Cómo funcionan los DTC?
Los DTC permiten a los usuarios identificar fallas del vehículo sin inspeccionar físicamente cada componente, lo que ahorra tiempo y errores de las flotas.
Los sensores recopilan datos constantemente
Los sensores dentro de los sistemas de un vehículo envían datos en tiempo real a la computadora del vehículo. La ECU recibe las entradas del sensor y las compara con los valores esperados para garantizar que cada pieza esté funcionando correctamente.
La ECU detecta un problema
Cuando una lectura del sensor no coincide con su valor esperado, la ECU la reconoce como una condición de falla y crea y almacena el código apropiado en respuesta al problema. El código seguirá el estándar de comunicación OBD-II o J1939, según el vehículo y cómo esté programada la ECU.
Una herramienta lee y traduce el código
Un mecánico o administrador de flota conecta una herramienta de diagnóstico o un dispositivo telemático para recuperar e interpretar los códigos almacenados. Muestra qué sistema está afectado.
Una vez que se ha solucionado el problema, el DTC se puede borrar de la ECU mediante la misma herramienta de diagnóstico.
¿Cómo se leen los DTC?
Los DTC se componen de letras y números que indican el tipo de falla y el sistema afectado. Comprender la estructura del código es esencial para diagnosticar el problema correctamente. El formato OBD-II está estandarizado, lo que significa que cualquier herramienta de diagnóstico o sistema telemático puede leer el código de falla genérico en vehículos de diferentes fabricantes. Sin embargo, algunos códigos específicos del fabricante y datos de diagnóstico más profundos pueden requerir herramientas especializadas para una interpretación completa.
¿Qué significa cada parte de un DTC?
A continuación, se presenta un desglose de los caracteres en un DTC OBD-II.
Primer carácter
Indica qué sistema del vehículo tiene el problema.
P: tren de potencia (motor, transmisión)
B: carrocería (airbags, puertas, aire acondicionado)
C: chasis (frenos, dirección, suspensión)
U: red (red/comunicación)
Segundo carácter
Indica si el código es estándar (0) o específico del fabricante (1).
Tercer carácter
Especifica a qué área del sistema (indicada en el primer carácter) se relaciona el problema. Por ejemplo, dentro del sistema del tren de potencia (un código P), las funciones afectadas pueden ser:
1: sistema de combustible/aire
2: circuito del inyector
3: ignición o fallo de inyección
Cuarto y quinto caracteres
Identifican el problema exacto. Los últimos dos caracteres son necesarios para diferenciar entre los tipos de fallas que afectan al mismo componente.
Analicemos el DTC P0102.
Los caracteres cuarto y quinto 02
dentro del sistema de dosificación de combustible/aire indican que la señal del sensor MAF es demasiado baja. Sin embargo, si fueran “03”, podrían indicar un problema diferente dentro del mismo componente: que la señal del sensor MAF es demasiado alta.
El desglose completo del código P0102 sería:
P: tren de potencia
0: estándar
1: sistema de dosificación de combustible/aire
02: entrada baja del circuito del sensor de flujo de masa de aire (MAF, Mass Air Flow)
¿Cómo se interpretan los DTC?
Las herramientas de diagnóstico traducen los DTC a inglés simple para que los operadores de flota puedan leer los problemas con claridad. Dicho esto, comprender la estructura de un DTC sigue siendo útil en términos de reconocer qué sistema se ve afectado, detectar patrones en múltiples fallas y tomar decisiones sobre la urgencia, todo a simple vista, cuando la velocidad es fundamental.
¿Qué significan los niveles de gravedad de los DTC?
Los DTC no contienen un carácter que representa el nivel de gravedad. La gravedad se puede inferir a partir del contexto y el sistema afectado.
La primera letra le advierte sobre el impacto en el sistema.
P - motor y emisiones: pueden variar de menores a críticas
C - frenos y dirección: probablemente sean graves y críticos para la seguridad
B - sistemas de comodidad: es poco probable que sean graves
U - sistemas de comunicación: pueden variar ampliamente
Por ejemplo, un código C (que podría ser un problema de frenado) suele ser más urgente que un código B (que podría ser solo una falla de la ventana).
Los últimos dos dígitos también ayudan a comunicar el nivel de gravedad.
Si los dígitos corresponden a:
Falla del circuito: probablemente este es un problema grave
Problema de rendimiento: esto podría ser un problema moderado
Señal intermitente/baja: este tipo de falla suele ser menos urgente
El vehículo en sí también le dará señales cuando algo esté muy mal.
Atención inmediata requerida:
- Luz de comprobación del motor intermitente
- Modo de emergencia activado
- Pérdida de potencia
Reparar pronto:
- Luz de advertencia sólida
- Problemas de rendimiento perceptibles
Monitorear la evolución:
- Sin luz o luz intermitente
- No hay un impacto perceptible en la conducción
¿Qué son los DTC comunes y qué significan?
Los DTC más comunes tienden a involucrar mezcla de combustible, problemas de combustión y sistemas de emisiones, ya que el motor y el escape tienen muchos sensores y se rigen por umbrales muy ajustados, por lo que incluso las desviaciones pequeñas se detectan. Sometidos al calor, la presión y el desgaste, es más probable que desarrollen problemas con el tiempo.
1P0171: exceso de oxígeno en la combustión (banco 1)
P: tren de potencia
0: estándar
1: sistema de dosificación de combustible/aire
71: exceso de oxígeno en la combustión
Lo que indican:
Área: motor
Subsistema: mezcla de combustible/aire
Problema: no hay suficiente combustible (o hay demasiado aire)
P0300: fallo de inyección de un cilindro aleatorio o múltiples cilindros
P: tren de potencia
0: estándar
3: ignición/fallo de inyección en el sistema
00: fallo de inyección de un cilindro aleatorio o múltiples cilindros
Lo que indican:
Área: motor
Subsistema: combustión/ignición
Problema: se producen fallas de inyección en varios cilindros
P0420: eficiencia del catalizador por debajo del umbral
P: tren de potencia
0: estándar
4: sistema de emisiones
20: eficiencia del catalizador por debajo del umbral
Lo que indican:
Área: motor/escape
Subsistema: control de emisiones
Problema: el convertidor catalítico no funciona de manera eficiente
¿Cuáles son los riesgos de ignorar un DTC?
Ignorar un DTC, incluso uno de baja gravedad, puede dar lugar a riesgos de costo y productividad. Las fallas menores pueden derivar a problemas graves si no se investigan y resuelven correctamente. Por ejemplo, un DTC común como P0171 (exceso de oxígeno en la combustión) puede parecer menor, especialmente porque el vehículo puede seguir conduciéndose normalmente.
Sin embargo, si no se resuelve, podría causar el recalentamiento del motor, un mayor desgaste de los componentes del motor y daños al convertidor catalítico, lo que podría llevar a costosas fallas de los componentes y un tiempo considerable en el taller.
No todos los DTC requieren una acción inmediata. La mejor respuesta es anotarlos y agregar comprobaciones de seguimiento al calendario de mantenimiento. La acción oportuna ayuda a proteger la eficiencia del combustible, mejorar la seguridad, reducir el tiempo de inactividad y respaldar una mejor planificación de mantenimiento.
¿Qué herramientas se utilizan para diagnosticar los DTC?
Existen dos tipos principales de herramientas para leer y diagnosticar los DTC.

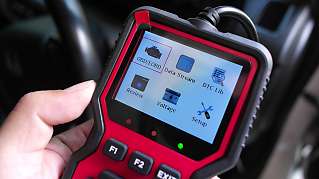

Escáneres de diagnóstico OBD
Los escáneres de diagnóstico OBD son herramientas físicas que se conectan al puerto OBD del vehículo. Se conectan directamente a la ECU para recuperar los DTC y sus significados, que se muestran en una pantalla pequeña.
Sistemas de telemática de vehículos
Los sistemas de telemática de vehículos están compuestos por hardware y software. Estos sistemas conectados recopilan continuamente los datos del vehículo, incluidos los DTC, y los muestran en una plataforma de gestión de flota. Los beneficios de utilizar un sistema de telemática de vehículos son que el diagnóstico es automatizado, los resultados son accesibles de forma remota y el monitoreo es casi en tiempo real.
¿Cómo y cuándo se debe borrar un DTC?
Puedes borrar los DTC con la misma herramienta que utilizas para leerlos: el escáner de diagnóstico OBD. En algunos casos, también puedes hacerlo de forma remota con sistemas de telemática de vehículos. Simplemente conecta el lector, lee el código, soluciona el problema y, luego, selecciona “Borrar códigos”. La luz de advertencia del tablero de instrumentos debe apagarse.
Es importante solo borrar un código una vez que se haya solucionado correctamente un problema. Si la falla persiste, la ECU la detectará nuevamente y volverá a aparecer el DTC. Los problemas sin resolver pueden empeorar con el tiempo y convertirse en riesgos de seguridad serios.
¿Cuál es la diferencia entre los sistemas de diagnóstico OBD-II y J1939?
OBD-II y J1939 son estándares de comunicación de diagnóstico del vehículo que definen cómo se estructuran, transmiten y usan los códigos de falla y los datos del vehículo.
OBD-II es el sistema utilizado en vehículos de servicio ligero. Funciona con el formato de DTC estandarizado (códigos P) y tiene un puerto físico para conectarse.
J1939 es el estándar para vehículos de servicio pesado, diseñado para flotas y datos en tiempo real. Proporciona una red que conecta las ECU y una estructura de fallas más detallada. Mientras que los escáneres OBD tienen acceso secuencial a las ECU de un vehículo (envían una solicitud a un módulo específico, la reciben y continúan para verificar otra), con J1939, las ECU transmiten mensajes continuamente a través de una red compartida.
¿Cómo puede la telemática ayudar a monitorear los DTC?
Los sistemas de telemática automatizan el monitoreo de DTC en todas las ECU de los vehículos, de modo que los operadores de la flota pueden ahorrar tiempo al diagnosticar problemas de forma remota en lugar de tener que acceder físicamente al vehículo.
Tan pronto como se detecta un problema, el sistema de telemática envía una alerta para que los administradores de flota o los conductores puedan tomar medidas proactivas antes de que esto lleve a tiempo de inactividad. Esta mayor visibilidad sobre el estado del vehículo simplifica la planificación del mantenimiento de la flota, minimiza las averías inesperadas y ahorra costos de reparación.
Esto se conoce como monitoreo de DTC en tiempo real, donde se realiza un seguimiento continuo de los datos del vehículo y se informan los problemas a medida que ocurren.
¿Por qué son importantes los DTC para los administradores de flotas?
Los DTC son importantes para los administradores de flotas porque señalan los problemas dentro de sus vehículos. La visibilidad temprana de los problemas permite un mantenimiento proactivo, lo que reduce los costos de reparación, extiende la vida útil del vehículo y ayuda a evitar averías.
Los DTC fomentan las decisiones basadas en los datos, lo que proporciona la información necesaria para que los administradores de flota actúen estratégicamente: priorizan las reparaciones, hacen un seguimiento de los problemas recurrentes y mantienen a los vehículos funcionando de forma segura y eficiente.
