Los transportistas están habituados a trabajar con el tacógrafo digital, ya que es una herramienta imprescindible y obligatoria en su labor diaria. En artículos anteriores ya hemos hablado sobre su funcionamiento, sobre las sanciones que conlleva su mal uso o sobre quién es el responsable de guardar los datos.
Hoy vamos a hablar sobre los diferentes símbolos del tacógrafo digital, para que puedas conocer todos los significados, y cumplir sin ningún problema , la normativa europea. Afortunadamente, el significado de los símbolos del tacógrafo digital es el mismo,sea cual sea el fabricante, lo que facilita su aprendizaje.
¿Qué son los símbolos de tacógrafo digital?
Los símbolos (o pictogramas) del tacógrafo digital son los puntos de datos a través de los cuales se registran las actividades del conductor. Los símbolos de tacógrafo digital admiten modos preconfigurados para medir diferentes aspectos en función de las necesidades del usuario. La mayoría de las veces, el “modo de conducción” es el ajuste predeterminado que se activa cuando el vehículo está en movimiento. Registra los tiempos de conducción diarios y ayuda a determinar sin esfuerzo cuánto tiempo ha estado trabajando un conductor.
Pictogramas del tacógrafo digital básicos referentes a personas:
Empresa
Controlador
Taller / Centro de ensayo (donde se realizan las revisiones del vehículo)
Fabricante del tacógrafo
Pictogramas del tacógrafo digital básicos referentes a actividades:
Disponible. Período de disponibilidad actual
Conducción. Tiempo de conducción continua
Descanso. Período de descanso actual
Trabajo. Período de trabajo actual
Pausa. Tiempo de pausa acumulado
Indeterminado
Pictogramas del tacógrafo digital referentes al dispositivo
Ranura del conductor
Ranura del segundo conductor
Tarjeta
Reloj
Pantalla
Almacenamiento externo
Fuente de alimentación
Impresora/documento impreso
Sensor
Tamaño de los neumáticos
Vehículo/unidad intravehicular (identifica el vehículo o el tacografo)
Pictogramas del tacógrafo digital referentes a condiciones específicas
Fuera de ámbito
Puente/paso a nivel
Pictogramas diversos
Incidentes
Fallos
Comienzo del período de trabajo diario
Final del período de trabajo diario
Lugar
Entrada manual de las actividades del conductor
Seguridad
Velocidad
Hora
Total/resumen
Pictogramas del tacógrafo digital de calificación
Diario
Semanal
Dos semanas
Desde o hasta
Conjuntos de pictogramas y el significado de los símbolos del tacógrafo digital
Conjuntos de pictogramas diversos
Lugar de control Lugar donde comienza el período de trabajo diario Lugar donde termina el período de trabajo diario Hora de comienzo Hora de conclusión Desde el vehículo Comienzo condición Fuera de ámbito
Final condición Fuera de ámbito
Conjuntos de pictogramas del tacógrafo digital sobre las tarjetas
Tarjeta del conductor Tarjeta de la empresa Tarjeta de control Tarjeta del centro de ensayo– – – Sin tarjeta
Conjuntos de pictogramas sobre conducción
Conducción en equipo Tiempo de conducción en una semana Tiempo de conducción en dos semanas
Conjuntos de pictogramas sobre documentos impresos
Impresión diaria de las actividades del conductor almacenadas en la tarjeta Impresión diaria de las actividades del conductor almacenadas en la VU Impresión de incidentes y fallos almacenados en la tarjeta Impresión de incidentes y fallos almacenados en la VU Impresión de datos técnicos Impresión por exceso de velocidad
Conjuntos de pictogramas del tacógrafo digital sobre incidentes
Inserción de una tarjeta no válida Conflicto de tarjetas Solapamiento temporal Conducción sin tarjeta adecuada Inserción de tarjeta durante la conducción Error al cerrar la última sesión de la tarjeta Exceso de velocidad Interrupción del suministro eléctrico Error en datos de movimiento Violación de la seguridad Ajuste de la hora (por el centro de ensayo) Control del exceso de velocidad Conflicto de movimiento del vehículo
Conjuntos de pictogramas del tacógrafo inteligente referentes a fallos
Fallo de tarjeta (ranura del conductor) Fallo de tarjeta (ranura del segundo conductor) Fallo de la pantalla Fallo de transferencia Fallo de la impresora Fallo del sensor Fallo interno de la VU
Conjuntos de pictogramas sobre procedimientos de entrada manual
¿Continúa el mismo período de trabajo diario? ¿Final del anterior período de trabajo? Confirme o introduzca el lugar donde termina el período de trabajo Introduzca la hora de comienzo Introduzca el lugar donde comienza el período de trabajo.
¿Conoces los símbolos del tacógrafo inteligente versión 2?
Esta nueva versión del tacógrafo incluye novedades en la localización, las operaciones de carga y descarga, el control de cabotaje, el control de vuelta al país, etc.
Y también encontramos nuevos pictogramas en el tacógrafo inteligente versión 2.

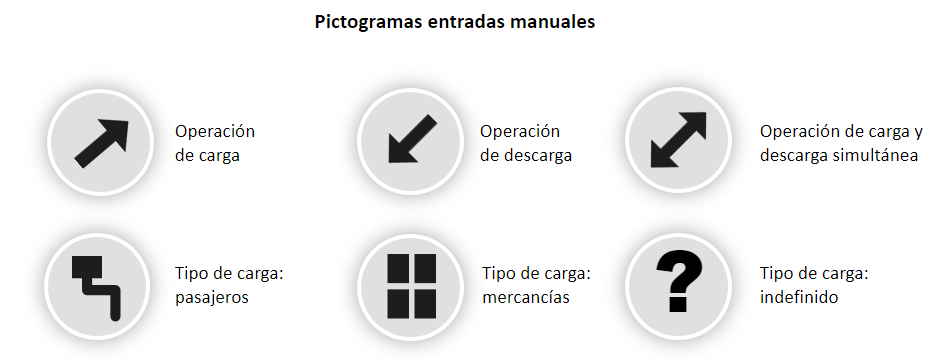

Significados de los símbolos del tacógrafo v2: entradas manuales
Estos pictogramas tienen un significado claro. Se refieren a las operaciones de carga y descarga y al tipo de carga que llevan los vehículos (pasajeros o mercancías). El pictograma del tacógrafo inteligente versión 2 con el símbolo de interrogación aparecerá cuando no se señale el tipo de carga.
Símbolos del tacógrafo v2: posiciones
El significado de los símbolos de estos pictogramas del tacógrafo inteligente versión 2 hace referencia a las posiciones del vehículo y se recogen mediante la localización GPS. Indican la posición donde un vehículo ha cruzado la frontera entre dos países o donde se ha producido una operación de carga, de descargas o de ambas, según indique la flecha.
Anomalía de geolocalización
Por último, este símbolo del tacógrafo inteligente versión 2 se refiere a que el sistema de geolocalización no funciona bien y es posible que no se registre de forma correcta alguna de las operaciones anteriores. En el momento en que aparezca este pictograma, el tacógrafo debería ser revisado en un taller, para asegurar su buen funcionamiento.
Esta información se ha obtenido del Webinar “Nuevo tacógrafo inteligente, ¿desaparecen los tacógrafos analógicos?
Esperamos que este resumen te haya sido de utilidad. Si quieres conocer cómo Webfleet puede ayudarte a descargar, guardar y gestionar los datos del tacógrafo digital, visita este enlace.
Y si quieres saber cómo funciona la descarga remota de los datos del tacógrafo, te lo contamos en nuestro blog.
